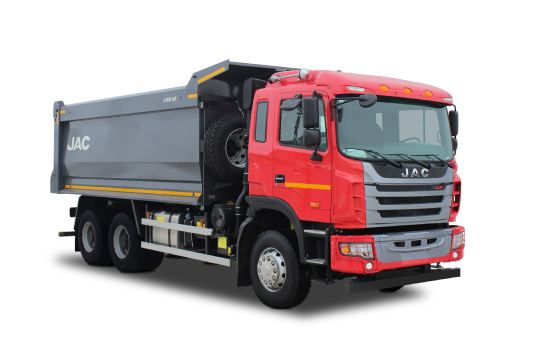

| Колесная формула / ведущие колеса |
6 x 4 / задние |
| Схема компоновки транспортного средства |
кабина над двигателем |
| Расположение двигателя |
переднее продольное |
| Габаритные размеры, мм |
-длина
-ширина
-высота |
8883
2550
3450 |
| База, мм |
4100+1350 |
| Колея передних / задних колес, мм |
2040/1870 |
| Кузов |
Размер |
5500х2270х1630 мм, с объемом кузова 20 куб. м, с задней разгрузкой, с обогревом,заднего борта, на
верхней навеске с автоматическими запорами, защитный козырек между кабиной и самосвальной платформой
с намоточным устройством, с установкой стационарной лестницы с левой стороны, с пологом, с боковой
противоподкатной защитой с двух сторон,с креплением запасного колеса на передней панели |
| Толщина бортов |
Материал днища — сталь 09Г2С (толщиной 8 мм),
материала бортов — сталь S500 (толщиной 5 мм) |
| Гидроподъёмник |
HYVA 705 44 26 |
| Масса , кг |
Масса транспортного средства в снаряженном состоянии, кг |
15600 |
| Технически допустимая максимальная масса транспортного средства, кг |
35000 |
| Технически допустимая максимальная масса, приходящаяся на каждую из осей транспортного средства,
кг:
на первую ось:
на вторую ось:
на третью ось: |
7380
13810
13810 |
| Двигатель |
Марка, тип |
WP10.350E53, WEICHAI |
| — количество и расположение цилиндров |
6, рядное |
| — рабочий объем цилиндров, см3 |
9726 |
| — степень сжатия |
17:1 |
| — максимальная мощность, кВт/ л. с. (мин – 1) по Правилам ЕЭК ООН № 85 |
252 кВт/343 л.с. (1900 мин – 1) |
| — максимальный крутящий момент, Нм (мин — 1) |
1600 Нм (1200~1500 мин — 1) |
| — топливо |
дизельное |
| Система питания (тип) |
впрыск топлива под давлением |
| — блок управления (маркировка) |
BOSCH, WPEDC7 |
| — ТНВД (тип, маркировка) |
BOSCH,WPCPN2 |
| — форсунки (маркировка) |
BOSCH,WPCRIN2 |
| — Нагнетатель воздуха (тип, маркировка) |
HONEYWELL, GT40 |
| — воздушный фильтр (тип, маркировка) |
сухой с бумажным элементом, 28000-Y3A20, HEFEI YILI |
| Система выпуска и нейтрализации отработавших газов |
один глушитель со встроенным нейтрализатором отработавших газов |
| Глушители (маркировка)
— передний глушитель |
WPSCR-002, WEICHAI |
| Трансмиссия |
— тип |
механическая |
| — сцепление (марка, тип) |
Valeo, сухое однодисковое |
| — коробка передач (марка, тип) |
FAST, 12JSD180T+QH70, с ручным управлением |
| — число передач |
вперед — 12, назад — 2 |
| — передаточные числа |
I-15.53, II-12.08, III-9.39, IV-7.33,V-5.73,VI-4.46, VII-3.48, VIII-2.71, IX-2.1, X-1.64, XI-1.28,
XII-1, З.X.I-14.86, З.X.II-3.33 |
| — главная передача (тип, маркировка) |
гипоидная,
Anhui Ankai Futian Shuguang Axle Co.,Ltd
2400010Y30B0, 2500010Y30B0 (4.76)
2400010Y30B0C, 2500010Y30B0C (4.2)/
Shandong Pengxiang Automobile Co. Ltd.
2400010Y30B0U, 2500010Y30B0U (4.76)
2400010Y30B0X, 2500010Y30B0X (4.2) |
| — передаточное число |
4.76 / 4.2 |
| Топливный бак |
Емкость, (л) |
400 |
| Подвеска (описание) |
— передняя |
зависимая, на двух полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами.
стабилизатор поперечной устойчивости |
| — задняя |
Зависимая, рессорная с гидравлическими телескопическими амортизаторами. стабилизатор поперечной
устойчивости |
| Рулевое управление |
Рулевой механизм |
типа «винт — шариковая гайка — рейка — сектор», рулевой привод с гидроусилителем |
| — (тип, маркировка) |
BOSCH, 57600-Y3070 |
| Тормозные системы |
— рабочая (описание) |
пневматический двухконтурный привод, с разделением на контуры по осям, с регулятором тормозных сил,
тормозные механизмы всех колёс – барабанного типа, с AБС, ESC |
| — запасная (описание) |
каждый контур рабочей тормозной системы |
| — стояночная (описание) |
механический привод от пружинных энергоаккумуляторов к тормозным механизмам задней оси |
| Вспомогательная (описание) |
Моторный тормоз замедлитель |
| Другие характеристики |
Максимальная скорость, (км/ч) |
81 |
| Максимальный преодолеваемый подъём, (%) |
28 |
| Минимальный диаметр поворота (м) |
8,7 |
